Spezialanwendung

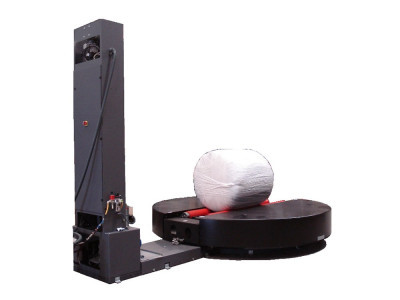

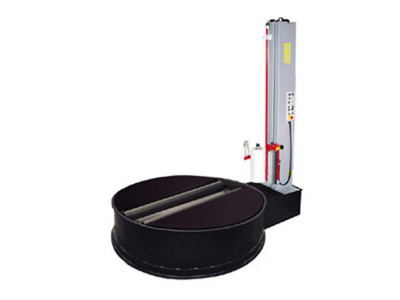

Drehtellerwickler Roller
- Automatischer Zyklusablauf
- Vorwählbare Wickelprogramme:
- Palettenwicklung: - Kreuzspiral
- Spiral
- Rollenwicklung
- Konstante Hubschlittengeschwindigkeit mit 3,46 m / Min
- Stufenlos regelbare Drehtellergeschwindigkeit, frequenzgeregelt 0 - 7 U/Min
- Regelbare Anzahl für Fuß- und Kopfwicklung (Palettenwicklung)
- Elektronisch geregelter Weichan- und -auslauf, frequenzgeregelt

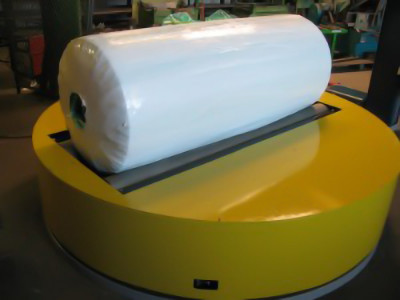

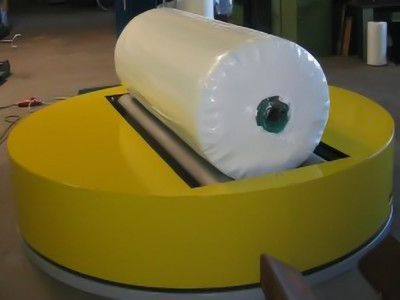

- In Drehtellerebene integriertes Rollenpaar, 1 Rolle angetrieben, 0 - 8 U/Min
- Fixstop des Drehtellers
- Mechanische Bremse zur Foliendehnung
- Folienaufnahme für 500 mm breite Folie
- Fotozelle zur selbständigen Höhenabfrage
- Maschine mit CE-Kennzeichen
- Produktion nach ISO 9001
Maschineninformationen
Ich habe Interesse an der Maschine
Stellen Sie Ihre Frage
Technik
| Steuerung: |
Panasonic, Mitsubishi |
| Display: |
Kinco |
| Frequenzumrichter: |
ABB, Mitsubishi |
| Getriebemotoren: |
Transtecno Tercesa |
| Schütze: |
Siemens, EATON |
| Endschalter: |
Pizzatto, Giovenzana |
| Fotozellen: |
Leuze, MD Microdetectors, Sick |
| Sicherheitsrelais: |
Siemens |
| Relais: |
Finder, Omron |
| Klemmen: |
Weidmüller, Phoenix Contact |
| Pneumatik: |
SMC |
| Spannung: |
230/400V, 3Ph+N+PE, 50Hz, 16A |
| Druckluftanschluß: |
6 +/- 1 bar |
Abmessungen
| Länge: |
3.125 mm |
| Breite: |
2.000 mm |
| Drehtellerdurchmesser: |
2.000 mm |
| Drehtellerhöhe: |
ca. 570 mm |
| Masthöhe: |
3.045 mm |
| Maschinengewicht: |
ca. 2.300 kg |
| Max. Palettenhöhe: |
2.400 mm |
| Max. Ladungsgewicht: |
2.000 kg |
Optionen
- Drehtellerdurchmesser bis 3.000 mm
- Gewichte bis 3.000 kg Tragkraft
- Elektronisch geregelte Magnetpulverbremse zur Foliendehnung
- Motorisches Prestretchsystem zur Folienvorreckung (200%, 250%)
- Auswurfvorrichtung (Rollenwicklung)
- Regelbare Hubschlittengeschwindigkeit
